拉力试验机的测量原理，你知道吗

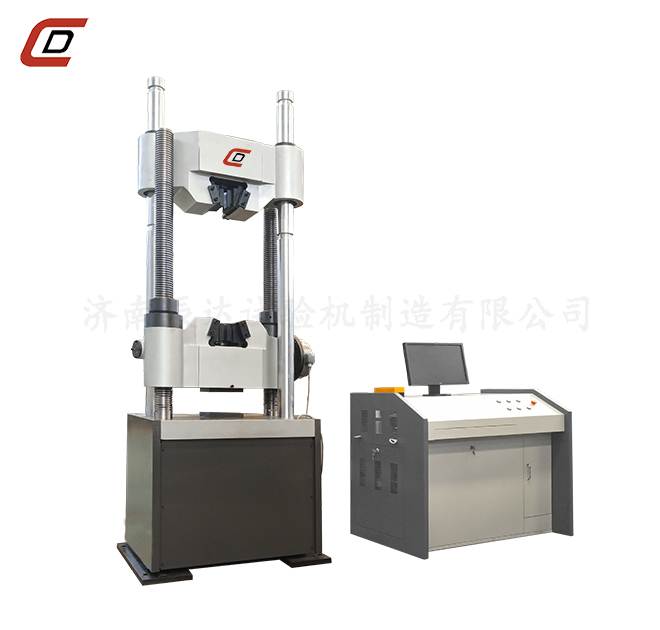

拉力试验机也被称为万能材料测试机。万能试验机是一种专为各种材料的力学性能测试而设计的机械加力测试设备。它适用于塑料板材、管材、异型材、塑料薄膜、橡胶、电线电缆、钢材、玻璃纤维等材料的物理和机械性能测试。作为物性测试、教学研究和质量控制的关键设备，拉力机夹具是仪器的核心组成部分。不同的材料需要不同的夹具，这也是决定试验能否顺利进行和试验结果准确性的一个重要因素。

测量原理：

1、拉力试验机力值的测量是经过测力传感器、扩大器和数据处置系统来完成测量。从资料力学上得知，在小变形前提下，一个弹性元件某一点的应变ε与弹性元件所受的力成正比，也与弹性的变构成正比。

以S型试验机传感器为例，当传感器遭到拉力P的效果时，因为弹性元件外表粘贴有应变片，由于弹性元件的应变与外力P的巨细成正比例，故此将应变片接入测量电路中，即可经过测出其输出电压，然后测出力的巨细。

2、形变的测量经过形变测量安装来测量，它是用来测量试样在实验进程中发生的形变。 该安装上有两个夹头，经由一系传记念头构与装在测量安装顶部的光电编码器连在一同，当两夹头间的间隔发作转变时，带动光电编码器的轴扭转，光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置，就可以得出试样的变形量。

3、横梁位移的测量其道理同变形测量大致一样，都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。
